GCK、GCL系列低压抽出式成套开关设备

      GCK、GCL系列低压抽出式成套开关设备(以下简称装置)是组装式的高级型配电装置,适用于交流50Hz,额定工作电压400V及以下的三相四线或三相五线系统作为动力中心(PC)控制中心(MCC)的电力系统配电设备的电能转换、分配及电动机集中控制之用,还可与程序控制器和微处理器组成供配电自动控制系统。

     本装置适用于所有发电、配电和电力使用场合,如:公用事业,工矿企业,电力系统,地下设施,石油化工,船舶、石油钻井平台,污水处理,民用建筑等。

本装置符合下列标准:

     IEC60439 -1《低压成套开关设备和控制设备第1部分:型式试验和部分型式试验成套设备》

     GB7251.1《低压成套开关设备和控制设备第1部分:型式试验和部分型式试验成套设备》

     ZBK3600《低压抽出式成套开关设备》

产品详情

      本装置是适用于户内安装的电气设备,防护等级最高达到IP40。

       环境温度:

      周围空气温度不得超过+40℃

      在24h内其平均温度不超过+35℃

      最温度的下限为—5℃

      环境条件:

      正常工作的气候环境按IEC60439-1、GB7251.1规定,在最高温度为+40℃时,其相对湿度不得超过50%;在较低温度时,允许有较大的相对湿度。在会产生凝露的场合,开关柜内部应采用通风或加热等措施。

     使用地点的海拔高度不得超过2000米,高于海拔2000米以上时,装置要相应降容运行。安装时与垂直面的倾斜度不超过5°。

     装置适应于以下温度的运输和储存过程:-25℃—+55℃的范围之间,在短时间内(不超过24h)可达70℃,在这些极限温度下装置不应遭受任何不可恢复的损伤,而且在正常的条件下应能正常工作。

     装置应安装在无剧烈震动和冲击的地方,以及不足使电器元件受到腐蚀的场所。

     主要技术参数:

序 号

项 目 名 称

单 位

电 气 参 数

1

额定绝缘电压Ui

V

AC690

2

额定工作电压Ue

V

AC400

3

额定脉冲耐受电压Uimp

kV

8

4

过电压类别


5

污染等级


3

6

额定频率

Hz

50、60

7

主母线(水平母线)

主母线额定电流Ie

A

至5000

8

额定峰值耐受电流Ipk

kA

至220

9

配电母线(垂直母线)

额定短时耐受电流Icw

kA

至100

10

配电母线额定电流Ie

A

至1600

11

额定峰值耐受电流Ipk

kA

至176

12

额定短时耐受电流Icw

kA

至80

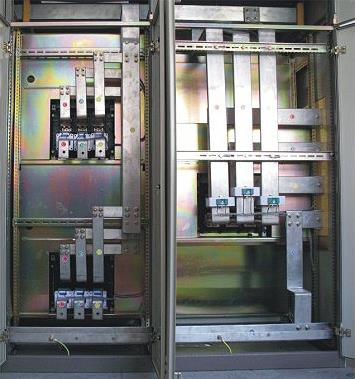

柜体结构:

装置为垂直地面安装的自撑式结构,由C型骨架用连接板、角板和螺栓组装而成,其具有螺栓

连接的无焊接结构、设备间隔实现模数化(模数E=20mm)等特点;柜体功能单元小室的隔板和其他安

装支件均采用镀锌钝化处理,充分保证了整个柜体导电的连续性,因此具有良好的保护性能。外壳的

防护等级达到IP40。
       装置按用途分为:进线柜、母线联络柜、电容器无功补偿柜和馈电柜、双电源切换柜、电动机控

制柜等。

 其外形尺寸如下:

序 号

开 关 柜 名 称

宽 度(W)

深 度(D)

高 度(H)

1

进线柜

600、800、1000、1200

800、1000

2200

2

联络柜

600、800、1000、1200

3

馈电柜

600、800、1000、1200

4

抽屉柜

600、600+200、600+400

5

电动机控制柜

600、600+200、600+400

6

电容补偿柜

600、800、1000

7

电源切换柜

800、1000



注:进线开关≥2000A及进出方式为上进上出线时,选用深度为1000mm的柜体。
